Autocollimateurs

Catégorie : Partenaire :

MÖLLER-WEDEL OPTICAL propose des Autocollimateurs avec une mise au point fixe ou variable ainsi qu’avec une visée droite, à 90° et à 60° (uniquement avec une mise au point fixée). Des versions avec changement de réticule, support de caméra CCD intégré, micromètre mécanique (MD) ou double micromètre numérique (MDD) sont également disponibles.

Caractéristiques Techniques :

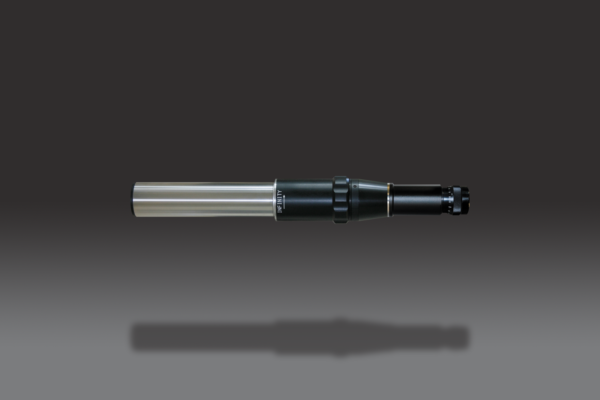

Autocollimateurs à visée droite :

Un autocollimateur à visée droite a la ligne de visée de l’utilisateur colinéaire avec l’axe de l’objectif. Ces autocollimateurs sont de préférence utilisés dans le sens horizontal, où l’oculaire est à la hauteur des yeux. Dans le cas d’une disposition en contre-plongée ou sur une table optique, une vision à 90° ou 60° est souvent plus appropriée.

1. Type AKG :

La version la plus simple d’un autocollimateur est un autocollimateur à visée droite. Les autocollimateurs de cette version sont disponibles avec différentes longueurs focales et diamètres de tube.

Art. No.DescriptionFocal
Length (mm)
Clear
Aperture (mm)
Meas. Range

Small-size Apertures
229 001AKG 50/40/14.750105.0°
229 002AKG 90/40/14.790163.0°
229 003AKG 140/40/14.7140282.0°
229 004AKG 200/40/14.7200281.5°
229 005AKG 300/40/14.7300281.0°
229 006AKG 500/40/14.7500280.5°

Mid-size Apertures
229 007AKG 300/65/14.7300501.0°
229 008AKG 500/65/14.7500500.5°
229 010AKG 500T/65/14.7
Compact design
500500.5°

Large-size Apertures
229 012AKG 600/128/14.76001000.40°
229 013AKG 1100/105/14.71100780.25°

2. Type AKG MD & AKG MDD : :

Les autocollimateurs à vision droite sont également disponibles avec un double micromètre mécanique (AKG MD) et avec un double micromètre numérique (AKG MDD).

Le type AKG MD avec micromètre double mécanique permet la mesure des angles d’inclinaison dans deux directions. Le mouvement latéral du réticule de l’oculaire dans les directions x et y dans le plan de l’image peut être lu sur l’échelle des tambours du micromètre. La division de l’échelle est de 5 micromètres.

Le MDD de type AKG est équipé de jauges de mesure programmables, ce qui permet à l’opérateur de lire le déplacement angulaire en arsec ou en mrad.

Art. No.DescriptionFocal Length (mm)Clear Aperture (mm)Meas. RangeScale div.
(arcsec)
Res.

Small-size Apertures with MD
229 155AKG 50/40/14.7 MD50101.6°10.0"-
229 156AKG 90/40/14.7 MD 90161.0°5.5"-
229 157AKG 140/40/14.7 MD140280.6°3.5"-
229 158AKG 200/40/14.7 MD200280.4"2.5"-
229 159AKG 300/40/14.7 MD300280.3"2.0"-
229 160AKG 500/40/14.7 MD500280.2°1.0"-

Mid-size Apertures with MD
229 161AKG 300/65/14.7 MD300500.3°2.0"-
229 162AKG 500/65/14.7 MD500500.2°1.0"-
229 163AKG 500T/65/14.7 MD
Compact design
500500.2°1.0"-

Large-size Apertures with MD
229 164AKG 600/128/14.7 MD6001000.15°0.85"-
229 165AKG 1100/105/14.7 MD1100780.08°0.50"-

Small-size Apertures with MDD
229 081AKG 50/40/14.7 MDD50102.80°-2.0°
229 082AKG 90/40/14.7 MDD90161.50°-1.0°
229 083AKG 140/40/14.7 MDD140281.00°-1.0°
229 084AKG 200/40/14.7 MDD200280.70°-0.5°
229 085AKG 300/40/14.7 MDD300280.50°-0.5°
229 086AKG 500/40/14.7 MDD500280.25°-0.2°

Mid-size Apertures with MDD
229 087AKG 300/65/14.7 MDD300500.50°-0.5°
229 088AKG 500/65/14.7 MDD500500.25°-0.2°
229 089AKG 500T/65/14.7 MDD Compact Design500500.25°-0.2°

Large-size Apertures with MDD
229 092AKG 600/105/14.7 MDD6001000.20°-0.2°
229 093AKG 1100/105/14.7 MDD1100780.08°-0.1°

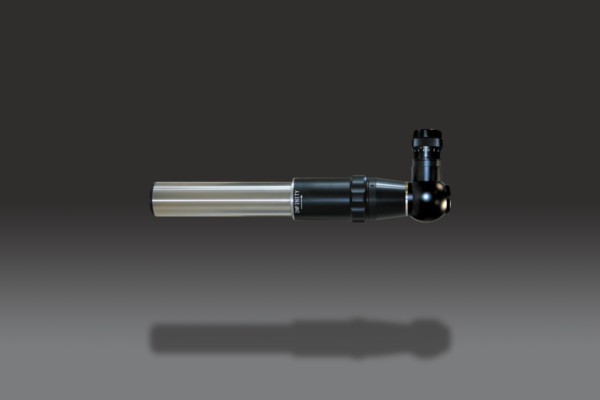

Autocollimateurs à visée à 90°:

Une autre version simple d’un autocollimateur est un autocollimateur à visée à 90°. La ligne de visée de l’utilisateur est à 90° par rapport à l’axe de l’objectif. Ces types d’autocollimateurs sont utilisés pour des installations verticales ou sur des tables optiques, ou encore pour des applications où la vision directe n’est pas possible.

1. Type AKR :

MÖLLER-WEDEL OPTICAL propose les autocollimateurs à vision de 90° avec différentes focales, diamètres et oculaires.

Art. No.DescriptionFocal
Length (mm)
Clear
Aperture (mm)
Meas. Range

Small-size Apertures
229 201AKG 50/40/14.750105.0°
229 202AKG 90/40/14.790163.0°
229 203AKG 140/40/14.7140282.0°
229 204AKG 200/40/14.7200281.5°
229 205AKG 300/40/14.7300281.0°
229 206AKG 500/40/14.7500280.5°

Mid-size Apertures
229 207AKG 300/65/14.7300501.0°
229 208AKG 500/65/14.7500500.5°
229 210AKG 500T/65/14.7
Compact design
500500.5°

Large-size Apertures
229 212AKG 600/128/14.76001000.40°
229 213AKG 1100/105/14.71100780.25°

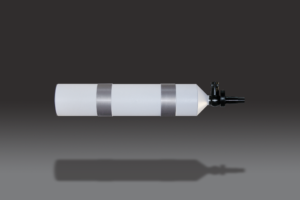

2. Type AKR SW :

Un autocollimateur avec une molette de réticulation fournissant 6 réticules de collimateur sélectionnables. La molette permet un changement rapide des réticules pour différentes tâches de mesure.

Art. No.DescriptionFocal
Length (mm)
Clear
Aperture (mm)
Meas. Range

Small-size Apertures
229 281AKG 50/40/14.7 SW50105.0°
229 282AKG 90/40/14.7 SW90163.0°
229 283AKG 140/40/14.7 SW140282.0°
229 284AKG 200/40/14.7 SW200281.5°
229 285AKG 300/40/14.7 SW300281.0°
229 286AKG 500/40/14.7 SW500280.5°

Mid-size Apertures
229 287AKG 300/65/14.7 SW300501.0°
229 288AKG 500/65/14.7 SW500500.5°
229 290AKG 500T/65/14.7 SW
Compact design
500500.5°

Large-size Apertures
229 292AKG 600/128/14.7 SW6001000.40°
229 293AKG 1100/105/14.7 SW1100780.25°

3. Type AKR CCD :

Le principe, le fonctionnement et la disposition ressemblent à ceux de l’autocollimateur avec une vision à 90°. L’oculaire et le réticule de l’oculaire sont remplacés par un support pour une caméra CCD et l’image d’autocollimation est directement reproduite sur la puce CCD lorsque la caméra est montée. Sans réticule d’oculaire, le déplacement de l’image de retour est mesuré sur un moniteur vidéo ou en utilisant un ordinateur et un logiciel.

Art. No.DescriptionFocal
Length (mm)
Clear
Aperture (mm)
Meas. Range

Small-size Apertures
229 421AKG 50/40/CCD5010x: 4.50° y: 3.20°
229 422AKG 90/40/CDD9016x: 2.50° y: 1.80°
229 423AKG 140/40/CDD14028x: 1.60° y: 1.20°
229 424AKG 200/40/CDD20028x: 1.10° y: 0.80°
229 425AKG 300/40/CDD30028x: 0.75° y: 0.60°
229 426AKG 500/40/CDD50028x: 0.45° y: 0.30°
ertures
Mid-size Ap
229 427AKG 300/65/CDD30050x: 0.75° y: 0.60°
229 428AKG 500/65/CDD50050x: 0.45° y: 0.30°
229 429AKG 500T/65/CCD
Compact design
Calculated for 2/3" CCD Camera
50050x: 0.45° y: 0.30°

Large-size Apertures
229 432AKG 600/128/CC600100x: 0.35° y: 0.25°
229 433AKG 1100/105/CCD110078x: 0.20° y: 0.15°

4. Type AKR MD :

L’autocollimateur à vision de 90° est également disponible avec un double micromètre mécanique (AKR MD).

Ce type AKR MD est utilisé lorsqu’une lunette de visée droite ne peut pas être utilisée d’un point de vue ergonomique. Il permet la mesure des angles d’inclinaison dans deux directions. Le mouvement latéral du réticule de l’oculaire dans les directions x et y dans le plan image peut être lu sur l’échelle des micromètres. La division de l’échelle est de 5 micromètres.

Remarque : Une version avec une jauge de mesure programmable (MDD) n’est pas disponible en raison de limites mécaniques.

Art. No.DescriptionFocal
Length (mm)
Clear
Aperture (mm)
Meas. RangeSD*

Small-size Apertures
229 271AKG 50/40/14.7 MD50101.6°10.0"
229 272AKG 90/40/14.7 MD90161.0°5.5"
229 273AKG 140/40/14.7 MD140280.6°3.5"
229 274AKG 200/40/14.7 MD200280.4°2.5"
229 275AKG 300/40/14.7 MD300280.3°2.0"
229 276AKG 500/40/14.7 MD500280.2°1.0"

Mid-size Apertures
229 277AKG 300/65/14.7 MD300500.3°2.0"
229 278AKG 500/65/14.7 MD500500.2°1.0"
229 279AKG 500T/65/14.7 MD
Compact design
500500.2°1.0"

Autocollimateurs à visée à 60°:

La visée à 60° est utilisée en position horizontale où l’oculaire coudé est plus ergonomique. Outre la version standard, des versions avec double micromètre mécanique et micromètre numérique sont également disponibles. Les principales différences avec les versions à vision droite ou à 90° sont le miroir pliant avec 60° entre l’objectif et le cube d’angle. Cela limite les variantes à 60° dans leur longueur focale (f=300 & 500 mm) et le diamètre du tube (65 mm).

Art. No.DescriptionFocal
Length (mm)
Clear
Aperture (mm)
Meas. RangeSD*

60°-Viewing
229 027AKW 300/65/14.7300501.0"-
229 228AKW 500/65/14.7500500.5°-
229 229AKW 500T/65/14.7
Compact design
500500.5°-

60°-Viewing with MD
229 169AKW 300/65/14.7 MD300500.3°2.0"
229 170AKW 500/65/14.7 MD500500.2°1.0"
229 171AKW 500T/65/14.7 MD
Compact design
500500.2°1.0"

60°-Viewing with MDD
229 107AKW 300/65/14.7 MDD300500.50°0.5"
229 108AKW 500/65/14.7 MDD500500.25°0.2"
229 109AKW 500T/65/14.7 MD
Compact design
500500.25°0.2"

Documentation :

Alignment Autocollimators

Lien Moller Wedel:

Autocollimateurs
