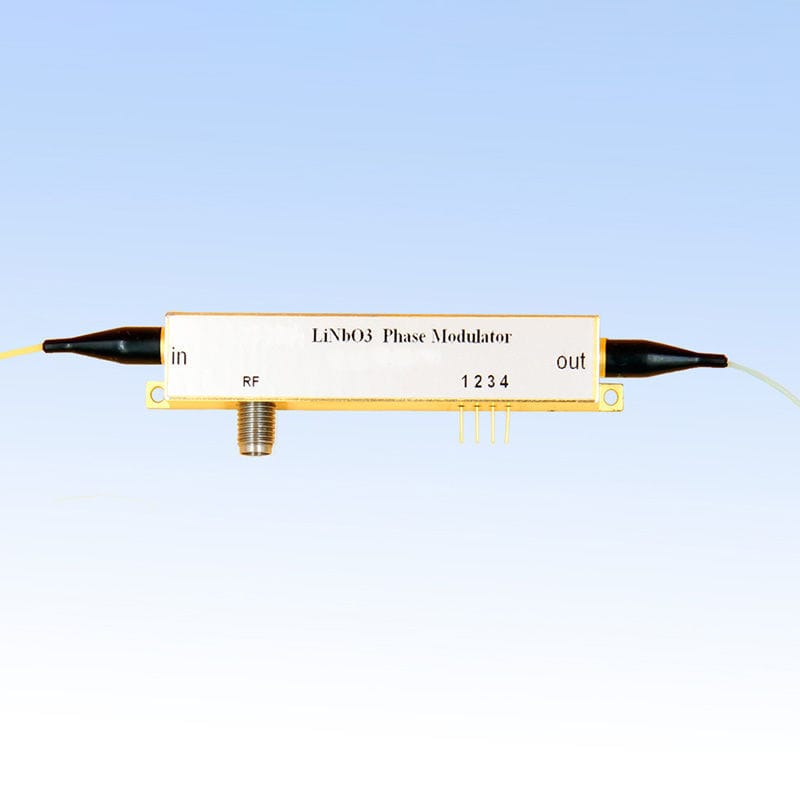

Modulateur de Phase

Les modulateurs de phase permettent de contrôler finement la phase d’un faisceau laser, assurant une modulation linéaire, rapide et parfaitement stable. Disponibles aux longueurs d’onde 850 nm, 1060–1064 nm, 1550 nm et C‑band, ils couvrent l’ensemble des besoins des systèmes FMCW, communications cohérentes, mécanique quantique, métrologie optique, et liaisons micro‑ondes sur fibre. Ils garantissent une très grande pureté spectrale ainsi qu’une excellente stabilité temporelle, même dans les architectures les plus sensibles. Leur conception électro‑optique assure une faible tension de pilotage et une compatibilité optimale avec les plateformes fibrées SM ou PM.

Présentation

Les modulateurs de phase permettent de modifier avec précision la phase d’un faisceau optique sous l’effet d’un signal électrique.
Basés sur des structures électro‑optiques (LiNbO₃ / Thin‑Film LNOI), ils offrent une modulation rapide, linéaire et stable, indispensable pour :

LIDAR FMCW
Communications cohérentes
RF‑over‑Fiber
Manipulation de front d’onde
Spectroscopie à déphasage
Stabilisation de fréquence et métrologie optique

Ils couvrent des longueurs d’onde allant de 850 nm aux plateformes télécom C‑band, avec des bandes passantes de 200 MHz à plus de 110 GHz, adaptées aux exigences des systèmes haute vitesse.

Tableau des spécifications — par longueur d’onde

Longueur d’onde	Bande passante disponible	Tension Vπ typique	Ratio d’extinction	Puissance optique max	Notes techniques
850 nm	200 MHz / 500 MHz / 5 GHz / 10 GHz / 20 GHz	3–6 V	≥ 30 dB	~100 mW	Solutions compactes basse tension
1060–1064 nm	10 GHz / 20 GHz / 40 GHz / 70 GHz	~3–6 V	≥ 30 dB	~100 mW	Idéal LIDAR FMCW / laser Yb
1310 nm	10 GHz / 20 GHz / 40 GHz	3–6 V	≥ 30 dB	≥ 30 dB	Télécom O‑band
1550 nm	>2.5 GHz / 10 GHz / 20 GHz / 40 GHz / 70 GHz / 110 GHz	3.5–6.5 V	≥ 30 dB	≤100 mW	Télécom, RF‑over‑Fiber, LiNbO₃ hautes performances, Modulation ultra‑rapide

Caractéristiques principales

Technologie électro‑optique LiNbO₃ / LNOI
Large bande passante allant de 200 MHz à plus de 110 GHz
Faible tension Vπ, typiquement 3–6 V
Modulation purement de phase, sans variation d’intensité
Linéarité élevée et dérive thermique réduite
Versions fibrées PM, connectiques FC/APC et RF haute fréquence
Idéal pour modulation de phase continue ou sinusoïdale, chirp FMCW, verrouillage laser
Version Chips possible
