Présentation
Les modulateurs d’intensité permettent de contrôler avec précision l’amplitude d’un faisceau laser en modulant sa puissance optique via un signal électrique. Ils sont essentiels dans les domaines des télécommunications optiques, RF‑over‑Fiber, LIDAR FMCW, génération d’impulsions, OCT, ou encore systèmes de mesure haut‑débit.

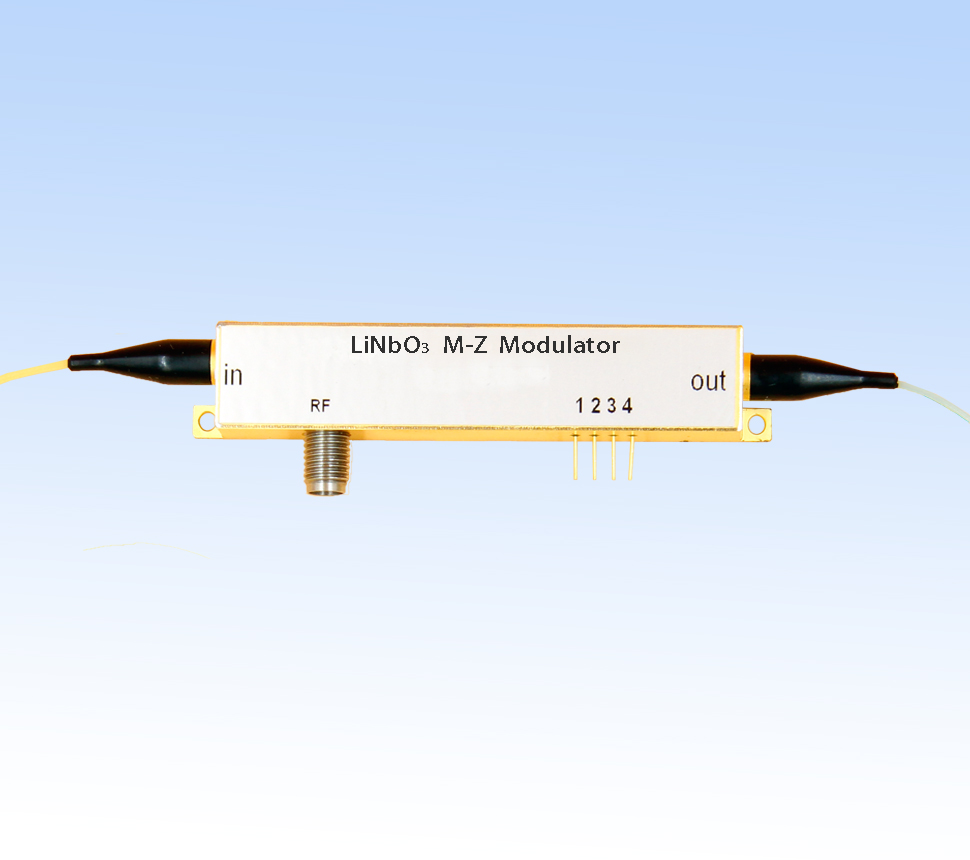

Basés sur l’architecture Mach‑Zehnder (LiNbO₃ / LNOI), ces modulateurs offrent :
- Une bande passante ultra‑large (de 200 MHz à plus de 60 GHz)
- Une excellente linéarité
- Une faible tension de pilotage (Vπ)
- Une forte extinction optique pour une modulation propre
- Des versions SM ou PM, avec connexions FC/APC ou connecteurs RF haute fréquence
Les longueurs d’onde disponibles couvrent les spectres 785 nm, 850 nm, 1064 nm, 1310 nm, jusqu’à la C‑&‑L band (1525–1610 nm), permettant une intégration dans la majorité des plateformes laser industrielles, scientifiques et télécom.
Spécification Technique des modulateurs d’intensité
| Longueur d’onde | Bande passante disponible | Tension Vπ typique | Ratio d’extinction | Puissance optique max | Notes techniques |
|---|---|---|---|---|---|
| 785 nm | 200 MHz / 20 GHz / 40 GHz | 3–6 V | ≥ 30 dB | ~100 mW | Convient OCT, impulsions, labo, Raman |
| 850 nm | 300 Mhz / 10 GHz / 20 GHz | 3–6 V | ≥ 30 dB | ~100 mW | Applications datacom / analog, quantique |
| 1064 nm | 10 GHz / 20 GHz / 40 GHz | 3–6 V | ≥ 30 dB | jusqu’à 100 mW | LIDAR / MOPA / impulsions |
| 1310 nm | 10 GHz / 20 GHz / 40 GHz | 3–6 V | ≥ 30 dB | ~100 mW | Télécom O‑band |
| 1525–1605 nm | >2.5 GHz / 10 GHz / 20 GHz / 40 GHz / 70 GHz / 110 GHz | 3.5–6.5 V | ≥ 30 dB | ≤100 mW | Télécom, RF‑over‑Fiber, LiNbO₃ hautes performances, Modulation ultra‑rapide |
Caractéristiques principales
- Technologie LiNbO₃ faible perte d’insertion
- Zéro‑chirp et stabilité thermique optimisée
- Bande passante étendue : de 0.2 à 110 GHz selon les modèles
- Haute extinction : ≥ 20 dB typique
- Faible Vπ : 3–6 V selon la fréquence
- Tolérance optique élevée : jusqu’à 100–200 mW
- Versions fibrées SM / PM avec connecteurs standards
- Compatibles modulation analogique & numérique haute vitesse
- Version Chips possible
Applications
- Transmission optique haut débit (NRZ, PAM‑4, QPSK, DPSK…)
- Liaisons RF‑sur‑fibre (micro‑ondes / satellite / radar)
- LIDAR FMCW (chirp linéaire haute pureté)
- OCT & imagerie optique
- Génération d’impulsions optiques / MOPA
- Métrologie laser & verrouillage de fréquence
- Systèmes analogiques hautes fréquences (20–60+ GHz)
Document technique:
Intensity Modulator 1310nm
Pour obtenir plus d’informations à propos de ces modulateurs, contactez-nous ou rendez-vous sur More Photonics
