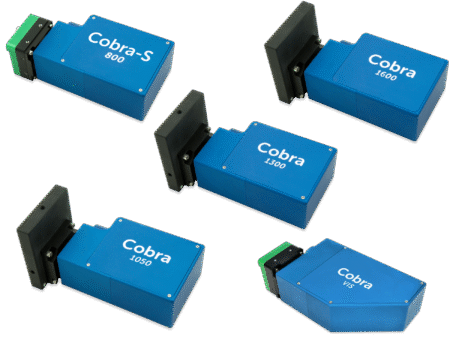

La série Cobra OCT Spectrometers de Wasatch Photonics réunit des spectromètres haute performance dédiés à la tomographie par cohérence optique (OCT). Ces modules sont conçus à partir de réseaux holographiques à volume (VPH – Volume Phase Holographic gratings) et d’une optique optimisée pour les contraintes spécifiques de l’OCT.
Ils se caractérisent notamment par :
- Une taille compacte
- Un fort rendement lumineux (high throughput)
- Une faible dépendance à la polarisation
- Une excellente performance en roll-off (affaiblissement du signal avec la profondeur)
Options disponibles:
Spectromètre OCT Visible |
Spectromètre OCT Infrarouge |
||||||
|---|---|---|---|---|---|---|---|
| Cobra VIS | Cobra-S | Cobra-D | Cobra OEM | Cobra 1050 | Cobra 1300 | Cobra 1600 | |
| Imaging Depth
(in air) |
0.7-1.9 mm | 1.1-7.4mm | 4.5-14mm | 2-4mm | 5mm | 1.4-11.5mm | 5.1mm |
| Wavelength Range | 400-700nm | 650-950nm | 800-880nm | 750-930nm | 1000-1110nm | 950-1690nm | 1450-1690nm |
| Bandwidth | 80-200nm | 60-300nm | 28-80nm | 90-180nm | 110nm | 73-500nm | 240nm |
| Spectral Resolution | 0.04-0.08nm | 0.03-0.15nm | 0.01-0.04nm | 0.05-0.09nm | 0.05nm | 0.04-0.25nm | 0.12nm |
| Max Line Rate | 20 kHz, 80 kHz, 130 kHz, or 250 kHz | 76 kHz or 147 kHz | |||||
| Pixels | 2048 | ||||||
| Interface | USB 3.0 (up to 130 kHz) or Camera Link (up to 250 kHz) | Camera Link (up to 250 kHz) | |||||
| Dimensions | 22x12x6.5cm | 9.5x19x6cm | 27.8×13.4×7.9cm | 13×8.6x6cm | 9.5x19x6cm | 9.5x19x6cm | 9.5x19x6cm |
| Weight | 1.3kg | 1.4kg | 5.5kg | 0.7kg | 1.4kg | 1.4kg | 1.4kg |
La profondeur d’imagerie indiquée est la valeur théorique, calculée dans l’air. Des bandes passantes personnalisées sont disponibles sur demande.
