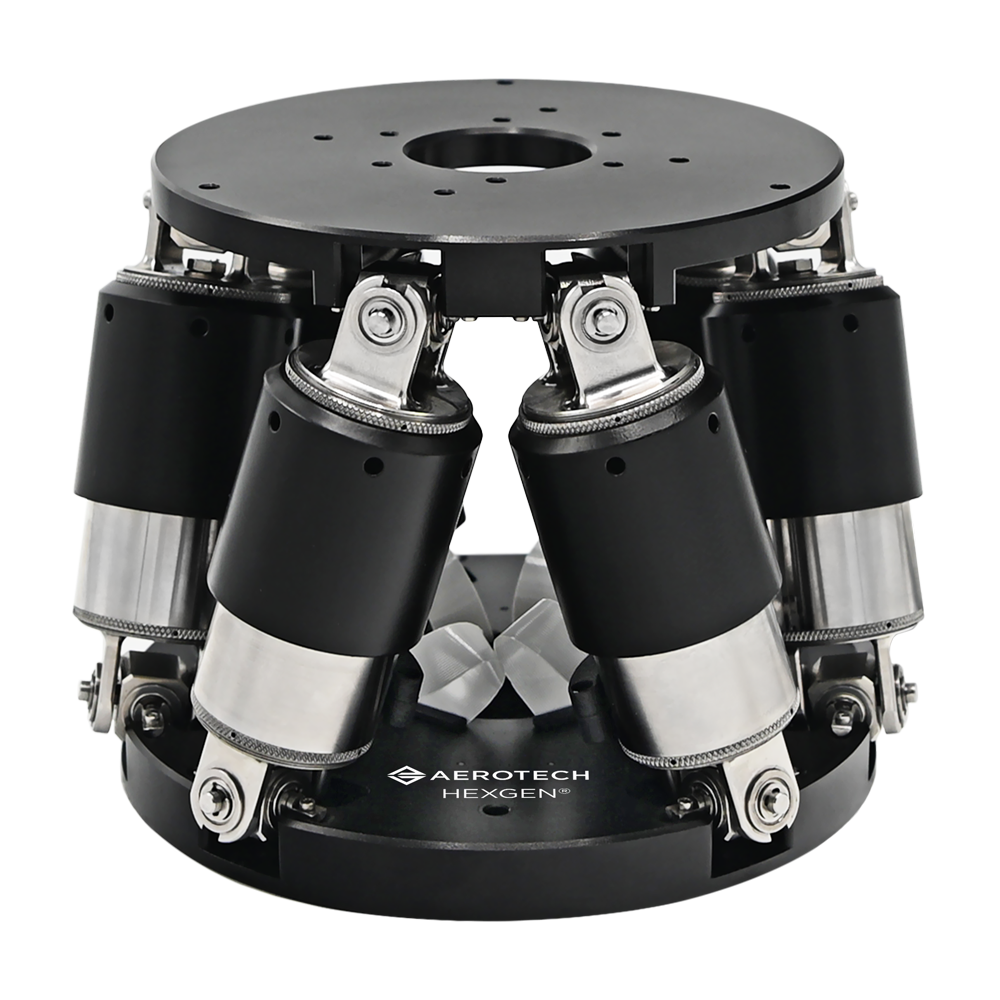

HEX150-125HL Système de positionnement hexapode miniature à six degrés de liberté
Notre HexGen® HEX150-125HL offre un mouvement constant et fiable à six degrés de liberté (DOF) dans une plate-forme compacte mais rigide. Vous bénéficierez d’une résolution de positionnement ultra-fine, d’une grande capacité de charge utile, d’un débit de processus élevé et bien plus encore. Le HEX150-125HL offre une expérience d’intégration simple et un fonctionnement intuitif avec nos puissants contrôleurs de mouvement, ce qui en fait le choix idéal pour les applications qui nécessitent un mouvement complexe à plusieurs degrés de liberté lorsque l’espace disponible est limité.
Caractéristiques de conception
- Conception économique de deuxième génération avec des performances exceptionnelles
- Mouvement incrémentiel minimum de 15 nm
- Capacité de charge utile jusqu’à 12 kg
- Vitesses élevées jusqu’à 30 mm/s et 30 °/s, augmentant le débit du processus
- Conception efficace à deux câbles, simplifiant le câblage et l’intégration du système
- Conception ultra-robuste offrant une fiabilité exceptionnelle
- Possibilité d’effectuer facilement des mouvements coordonnés avec d’autres axes (servo, stepper, galvo, etc.) grâce aux commandes Aerotech
Principales applications
- Inspection optique, alignement et collage
- Manipulation, alignement et emballage de dispositifs photoniques
- Palpage optique des plaquettes
- Essais de capteurs aérospatiaux et satellitaires
- Essais et qualification électro-optiques
- Manipulation d’échantillons pour synchrotron et lignes de faisceau
Optimisé à chaque détail. Prêt pour vos applications.
HexGen® HEX150-125HL offre de nombreuses améliorations et améliorations par rapport aux autres hexapodes miniatures. Une superbe répétabilité de crête à crête sur une large plage de course et un mouvement incrémental minimum à la pointe de l’industrie, combinés à une vitesse élevée, à une taille compacte et à une capacité de charge utile impressionnante, rendent cet hexapode miniature plus performant et plus fiable que jamais. Réduisez les risques de mise en œuvre grâce à des spécifications de performance garanties et à une intégration transparente avec d’autres dispositifs de mouvement, notamment les platines, les têtes de balayage laser, les portiques, etc. Optimisé pour l’évolutivité et la rentabilité, le HEX150-125HL est facile à acquérir et à intégrer dans les laboratoires de R&D et les lignes de production.
Intégration simplifiée, performances maximisées
Le HEX150-125HL offre une intégration sans effort, même dans les environnements opérationnels les plus restreints. Cet hexapode de deuxième génération est plus compact et présente une conception simplifiée à deux câbles, ce qui le rend plus facile que jamais à installer. Modifiez facilement la plate-forme et la base avec des fonctionnalités ou des modèles de montage spécifiques à l’utilisateur. Une plaque de montage en option est disponible pour une installation rapide sur les plaques d’essai et les tables optiques. Le HEX150-125HL dispose d’ouvertures libres de 35 mm de diamètre dans la plate-forme et la base, permettant un accès multidirectionnel aux pièces et offrant de l’espace pour l’acheminement de tous les câbles et tuyaux supplémentaires dont vous pourriez avoir besoin.
Commandes et logiciels puissants
Le HEX150-125HL se marie parfaitement avec nos contrôleurs de mouvement primés. S’appuyant sur des années d’expérience dans des applications cinématiques complexes, nos commandes permettent une programmation et une utilisation simples de l’hexapode dans plusieurs systèmes de coordonnées définis par l’utilisateur, le tout avec une interface intuitive et des outils de visualisation et de simulation de mouvement en temps réel disponibles. En plus de contrôler l’hexapode, nos contrôleurs avancés peuvent piloter et coordonner sans effort une variété d’axes de mouvement à partir d’une plate-forme unifiée, y compris des étages d’asservissement, des moteurs pas à pas, des nanopositionneurs piézoélectriques, des têtes de balayage laser et plus encore. De plus, notre logiciel de dimensionnement HexGen™ gratuit permet de simuler facilement les déplacements et l’espace de travail disponibles de l’hexapode.
HEX150-125HL Caractéristiques techniques
| HEX150-125HL – Axe X | HEX150-125HL – Axe Y | HEX150-125HL – Axe Z | HEX150-125HL – Axe A (0x) | HEX150-125HL – Axe B (0y) | HEX150-125HL – Axe C (0z) | |
|---|---|---|---|---|---|---|
| Déplacement ¹ | 42 millimètre | 44 millimètre | 17 millimètre | 16 degrés | 16 degrés | 42 degrés |
| Résolution (mouvement incrémentiel minimum) | 15 miles marins | 15 miles marins | 15 miles marins | 0,04 seconde d’arc | 0,04 seconde d’arc | 0,04 seconde d’arc |
| Répétabilité bidirectionnelle, pk-pk²³ | ±1,5 μm | ±1,5 μm | ±0,3 μm | ±3 secondes d’arc | ±3 secondes d’arc | ±3 secondes d’arc |
| Répétabilité unidirectionnelle, pk-pk | ±0,75 μm | ±0,75 μm | ±0,15 μm | ±1,5 seconde d’arc | ±1,5 seconde d’arc | ±1,5 seconde d’arc |
| Vitesse maximale⁴ | 30 mm/s | 30 mm/s | 8mm/s | 10 °/s | 10 °/s | 30 °/s |

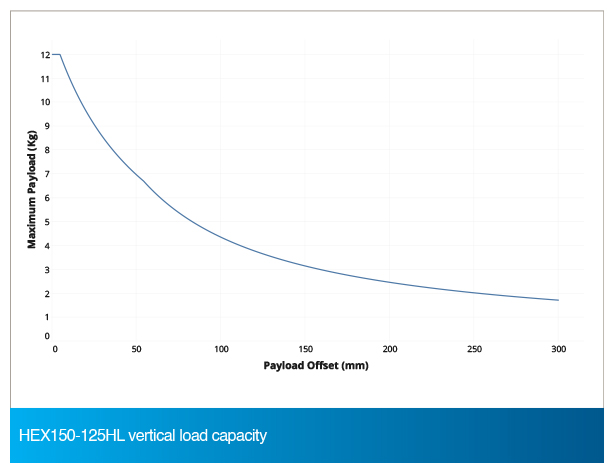

| Capacité de charge, toutes les positions – verticale⁵ | 12 kg | |||||

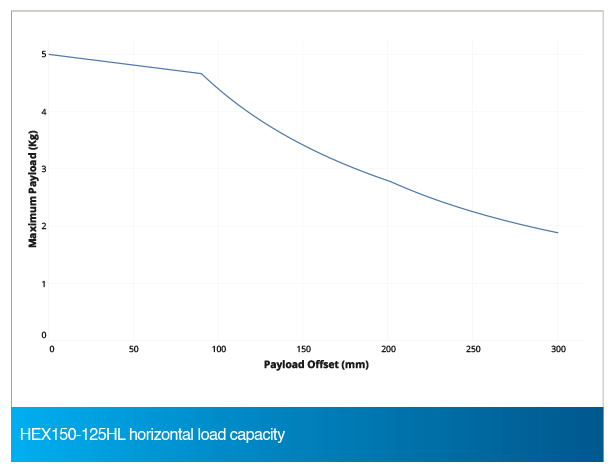

| Capacité de charge, toutes les positions – verticale⁵ | 5 kg | |||||
| Capacité de rétention, hors tension⁶ | 3 kg | |||||
| Masse de scène | 3 kg | |||||
| Matériel | Plate-forme et base en aluminium anodisé ; Acier utilisé dans les joints et les entretoises | |||||
