Fenêtres de déviation (XPR)

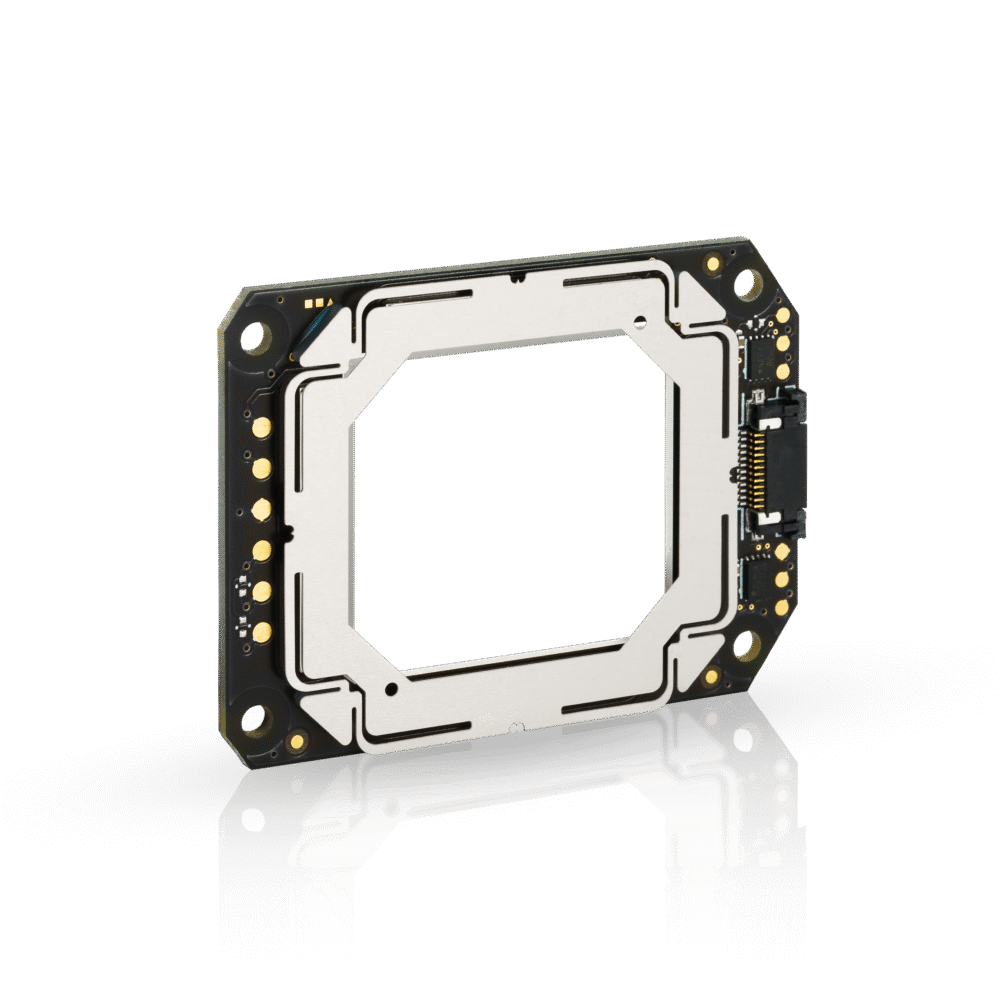

Les XPR d’Optotune sont des actionneurs à résolution de pixels étendue à 2 et 4 positions. En inclinant avec précision une fenêtre en verre, la lumière qui la traverse est décalée latéralement.

Principales caractéristiques des actionneurs à 4 positions :

Précision de position angulaire élevée, généralement +/-5 à 8 %
Temps de transition rapides, généralement 1,2 à 1,35 ms
Faible bruit acoustique, typiquement 20 à 22 dBA à 30 cm
Entièrement pré-calibré à 50 et 60 Hz pour des températures jusqu’à 75 °C
Les produits standard sont disponibles avec des ouvertures claires allant de 9 mm à 33 mm

Applications pour la fenêtre de déviation

Au-delà du cas d’utilisation à 50 ou 60 Hz dans les projecteurs Texas Instruments DLP®, les XPR peuvent également être utilisés en mode DC ou calibré pour effectuer différents modèles de décalage.

D’autres applications incluent :

Impression 3D (augmentation de la résolution et/ou lissage)
Caméras (imagerie super-résolution)
Métrologie


Principe de fonctionnement : Le principe de déplacement des pixels est celui de l’inclinaison d’une fenêtre en verre.	Le XPR incline une fenêtre en verre sur un ou deux axes pour atteindre plusieurs positions distinctes. En conséquence, chaque pixel est projeté à deux/quatre emplacements.
