ERIS-1.1 – SLM phase only

Catégorie : Etiquette :

Le modulateur spatial de lumière ERIS-1.1 Phase Only offre une excellente stabilité de phase, une faible latence et une faible diaphonie. Il dispose d’un mode haute fréquence jusqu’à 120 Hz et d’un adressage de phase 10 bits pour un contrôle précis et dynamique du front d’onde.

Résolution 1920 x 1080
Pixel Pitch 8.0 µm
Facteur De Remplissage >95 %
Surface Active 15,36 x 9,6 mm (0.709” Diagonale)
Adressage 256 (8-bit) ou 1024 (10-bit)
Fréquence d’image d’entrée 60 Hz / 120 Hz
Format Du Signal HDMI

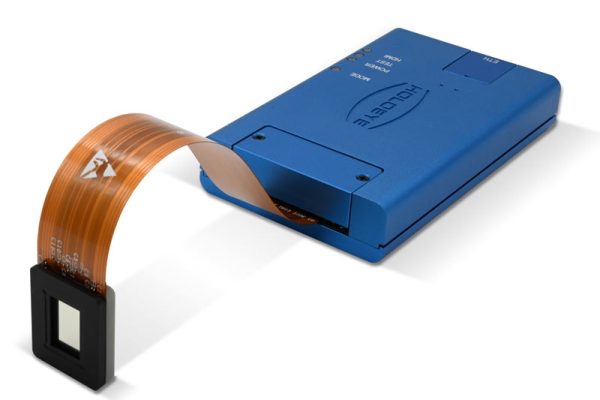

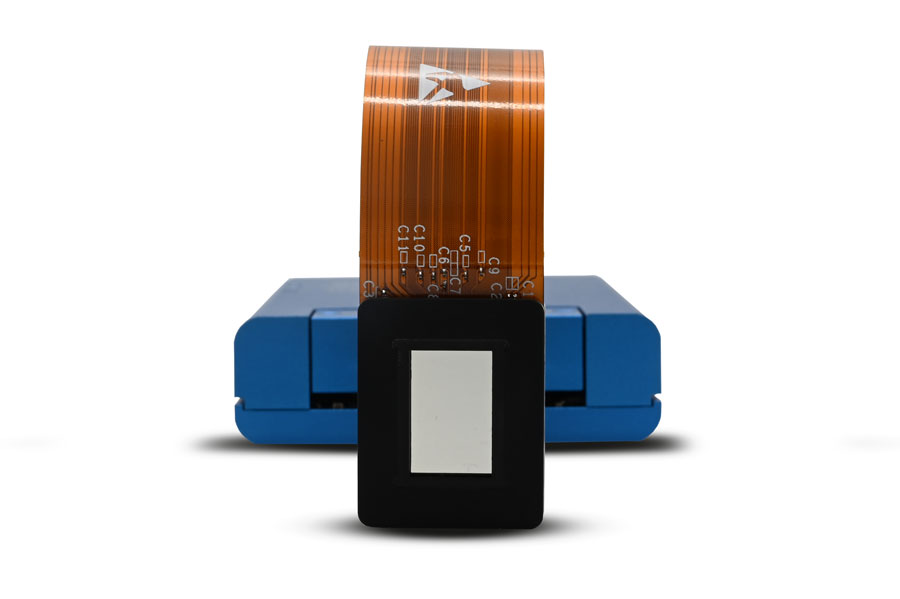

Le modulateur spatial de lumière ERIS-1.1 Phase Only repose sur un micro-écran LCOS de 0,709″, offrant une résolution de 1920 × 1200 pixels et un pas de pixel de 8 µm. Le SLM propose 256 niveaux de phase (8 bits) et peut également fonctionner en mode phase 10 bits, offrant ainsi un contrôle plus fin de la modulation.

L’ERIS est un modulateur de phase Plug & Play qui peut être piloté à l’aide d’une carte graphique standard, en étant reconnu comme un écran supplémentaire. Les fonctions de phase peuvent être générées et affichées à l’aide du logiciel Pattern Generator, du SLM Slideshow Player ou de tout logiciel standard de visualisation d’images.

HOLOEYE propose également un SDK (Software Development Kit) pour SLM, comprenant des API (Application Programming Interfaces) permettant d’intégrer le pilotage du modulateur dans différentes applications et différents langages de programmation.

Le contrôleur de l’ERIS-1.1 utilise une interface HDMI pour transmettre les fonctions de phase au SLM ainsi qu’une connexion USB pour communiquer avec le contrôleur. La connexion USB permet notamment d’effectuer les réglages nécessaires à la calibration du SLM, tels que la distribution tension/niveau de gris (gamma control) et la plage dynamique, c’est-à-dire la tension appliquée à la cellule LC.

Ces paramètres permettent d’adapter et de calibrer le SLM en fonction de la longueur d’onde utilisée.

Le contrôleur dispose également d’une sortie de synchronisation (Trigger Sync) permettant de synchroniser le fonctionnement du SLM avec des équipements externes.

 ERIS-1.1 LCOS Spatial Light Modulator Deliverables



Nous proposons actuellement 3 versions du modulateur spatial de lumière ERIS-1.1 Phase Only.

  • Une version optimisée pour le domaine visible
  • Une version large bande et polyvalente, couvrant la plage spectrale de 420 à 1100 nm
  • Une version optimisée pour une utilisation à 1550 nm, notamment adaptée aux applications dans le domaine des télécommunications optiques



ERIS-1.1 analog LCOS Spatial Light Modulator Wavelength Range



Version Gamme spectrale Réflectivité Variation max de la phase
ERIS-1.1-VIS-160 B 420- 650 nm 85 % 3.2 Pi @ 633 nm
ERIS-1.1-VIS-160 C 420 – 650 nm 89 % 2.5 Pi @ 633 nm
ERIS-1.1-NIR-15 420 – 1100 nm 89 % 8.5 Pi @ 450 nm
2.4 Pi @ 1064 nm

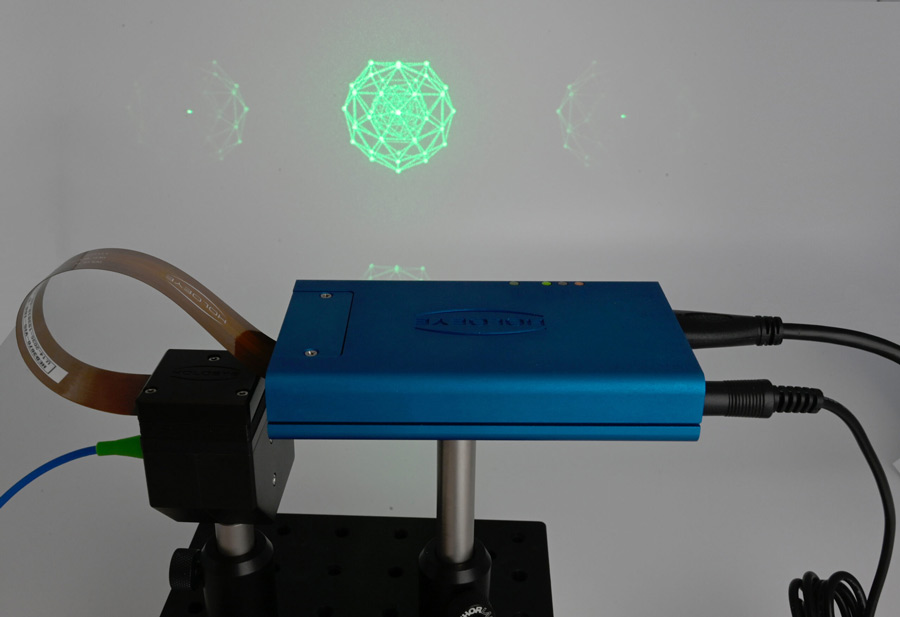

Le ERIS-1.1 est simple d’utilisation et se connecte directement à l’ordinateur via HDMI, comme un moniteur externe. Un logiciel de configuration permet de régler et calibrer le SLM, tandis que le Pattern Generator permet de générer facilement des hologrammes et différentes fonctions optiques (lentilles, réseaux, vortex, etc.). Un logiciel SLM Slideshow Player est également fourni pour afficher des séquences de motifs. Enfin, un SDK est disponible pour intégrer le pilotage du SLM dans des applications développées sous LabVIEW, MATLAB, Python, C/C++ ou Octave.
