Autocollimateurs

Caractéristiques Techniques :

Autocollimateurs à visée droite :

Un autocollimateur à visée droite a la ligne de visée de l’utilisateur colinéaire avec l’axe de l’objectif. Ces autocollimateurs sont de préférence utilisés dans le sens horizontal, où l’oculaire est à la hauteur des yeux. Dans le cas d’une disposition en contre-plongée ou sur une table optique, une vision à 90° ou 60° est souvent plus appropriée.

1. Type AKG :

La version la plus simple d’un autocollimateur est un autocollimateur à visée droite. Les autocollimateurs de cette version sont disponibles avec différentes longueurs focales et diamètres de tube.

	Art. No.	Description	Focal Length (mm)	Clear Aperture (mm)	Meas. Range
Small-size Apertures	229 001	AKG 50/40/14.7	50	10	5.0°
	229 002	AKG 90/40/14.7	90	16	3.0°
	229 003	AKG 140/40/14.7	140	28	2.0°
	229 004	AKG 200/40/14.7	200	28	1.5°
	229 005	AKG 300/40/14.7	300	28	1.0°
	229 006	AKG 500/40/14.7	500	28	0.5°
Mid-size Apertures	229 007	AKG 300/65/14.7	300	50	1.0°
	229 008	AKG 500/65/14.7	500	50	0.5°
	229 010	AKG 500T/65/14.7 Compact design	500	50	0.5°
Large-size Apertures	229 012	AKG 600/128/14.7	600	100	0.40°
	229 013	AKG 1100/105/14.7	1100	78	0.25°

2. Type AKG MD & AKG MDD : :

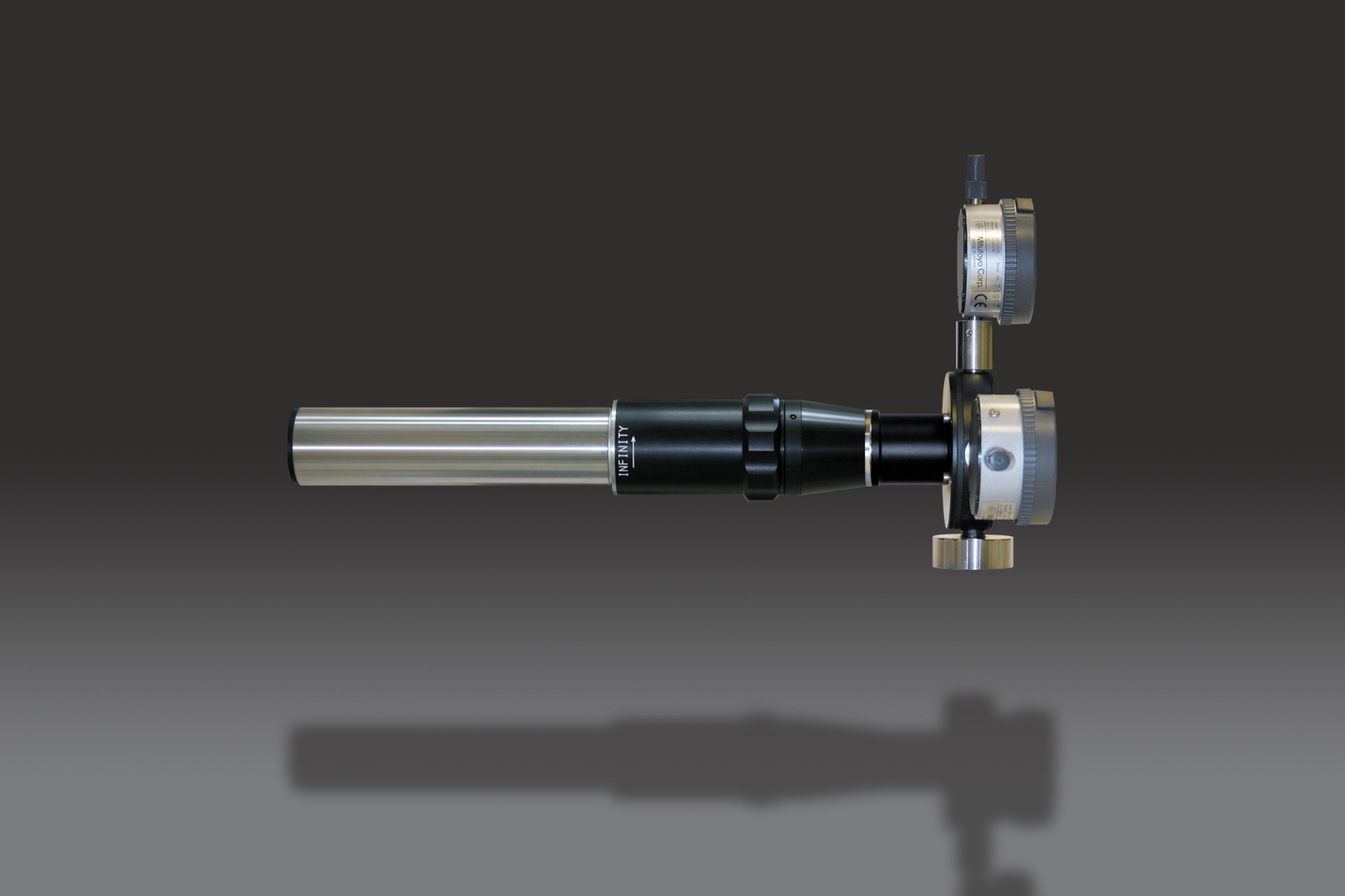

Les autocollimateurs à vision droite sont également disponibles avec un double micromètre mécanique (AKG MD) et avec un double micromètre numérique (AKG MDD).

Le type AKG MD avec micromètre double mécanique permet la mesure des angles d’inclinaison dans deux directions. Le mouvement latéral du réticule de l’oculaire dans les directions x et y dans le plan de l’image peut être lu sur l’échelle des tambours du micromètre. La division de l’échelle est de 5 micromètres.

Le MDD de type AKG est équipé de jauges de mesure programmables, ce qui permet à l’opérateur de lire le déplacement angulaire en arsec ou en mrad.

	Art. No.	Description	Focal Length (mm)	Clear Aperture (mm)	Meas. Range	Scale div. (arcsec)	Res.
Small-size Apertures with MD	229 155	AKG 50/40/14.7 MD	50	10	1.6°	10.0"	-
	229 156	AKG 90/40/14.7 MD	90	16	1.0°	5.5"	-
	229 157	AKG 140/40/14.7 MD	140	28	0.6°	3.5"	-
	229 158	AKG 200/40/14.7 MD	200	28	0.4"	2.5"	-
	229 159	AKG 300/40/14.7 MD	300	28	0.3"	2.0"	-
	229 160	AKG 500/40/14.7 MD	500	28	0.2°	1.0"	-
Mid-size Apertures with MD	229 161	AKG 300/65/14.7 MD	300	50	0.3°	2.0"	-
	229 162	AKG 500/65/14.7 MD	500	50	0.2°	1.0"	-
	229 163	AKG 500T/65/14.7 MD Compact design	500	50	0.2°	1.0"	-
Large-size Apertures with MD	229 164	AKG 600/128/14.7 MD	600	100	0.15°	0.85"	-
	229 165	AKG 1100/105/14.7 MD	1100	78	0.08°	0.50"	-
Small-size Apertures with MDD	229 081	AKG 50/40/14.7 MDD	50	10	2.80°	-	2.0°
	229 082	AKG 90/40/14.7 MDD	90	16	1.50°	-	1.0°
	229 083	AKG 140/40/14.7 MDD	140	28	1.00°	-	1.0°
	229 084	AKG 200/40/14.7 MDD	200	28	0.70°	-	0.5°
	229 085	AKG 300/40/14.7 MDD	300	28	0.50°	-	0.5°
	229 086	AKG 500/40/14.7 MDD	500	28	0.25°	-	0.2°
Mid-size Apertures with MDD	229 087	AKG 300/65/14.7 MDD	300	50	0.50°	-	0.5°
	229 088	AKG 500/65/14.7 MDD	500	50	0.25°	-	0.2°
	229 089	AKG 500T/65/14.7 MDD Compact Design	500	50	0.25°	-	0.2°
Large-size Apertures with MDD	229 092	AKG 600/105/14.7 MDD	600	100	0.20°	-	0.2°
	229 093	AKG 1100/105/14.7 MDD	1100	78	0.08°	-	0.1°

Autocollimateurs à visée à 90°:

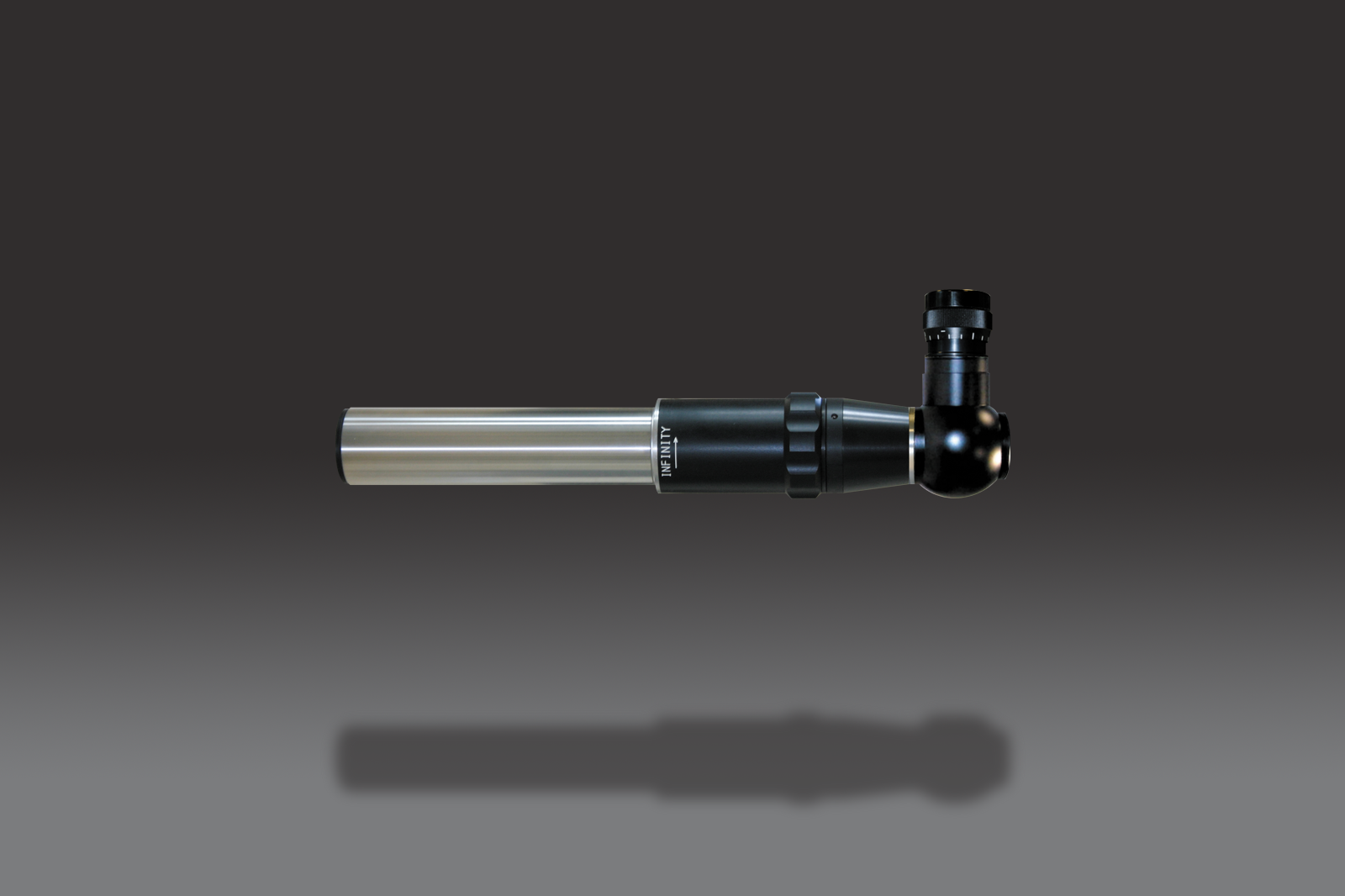

Une autre version simple d’un autocollimateur est un autocollimateur à visée à 90°. La ligne de visée de l’utilisateur est à 90° par rapport à l’axe de l’objectif. Ces types d’autocollimateurs sont utilisés pour des installations verticales ou sur des tables optiques, ou encore pour des applications où la vision directe n’est pas possible.

1. Type AKR :

MÖLLER-WEDEL OPTICAL propose les autocollimateurs à vision de 90° avec différentes focales, diamètres et oculaires.

	Art. No.	Description	Focal Length (mm)	Clear Aperture (mm)	Meas. Range
Small-size Apertures	229 201	AKG 50/40/14.7	50	10	5.0°
	229 202	AKG 90/40/14.7	90	16	3.0°
	229 203	AKG 140/40/14.7	140	28	2.0°
	229 204	AKG 200/40/14.7	200	28	1.5°
	229 205	AKG 300/40/14.7	300	28	1.0°
	229 206	AKG 500/40/14.7	500	28	0.5°
Mid-size Apertures	229 207	AKG 300/65/14.7	300	50	1.0°
	229 208	AKG 500/65/14.7	500	50	0.5°
	229 210	AKG 500T/65/14.7 Compact design	500	50	0.5°
Large-size Apertures	229 212	AKG 600/128/14.7	600	100	0.40°
	229 213	AKG 1100/105/14.7	1100	78	0.25°

2. Type AKR SW :

Un autocollimateur avec une molette de réticulation fournissant 6 réticules de collimateur sélectionnables. La molette permet un changement rapide des réticules pour différentes tâches de mesure.

	Art. No.	Description	Focal Length (mm)	Clear Aperture (mm)	Meas. Range
Small-size Apertures	229 281	AKG 50/40/14.7 SW	50	10	5.0°
	229 282	AKG 90/40/14.7 SW	90	16	3.0°
	229 283	AKG 140/40/14.7 SW	140	28	2.0°
	229 284	AKG 200/40/14.7 SW	200	28	1.5°
	229 285	AKG 300/40/14.7 SW	300	28	1.0°
	229 286	AKG 500/40/14.7 SW	500	28	0.5°
Mid-size Apertures	229 287	AKG 300/65/14.7 SW	300	50	1.0°
	229 288	AKG 500/65/14.7 SW	500	50	0.5°
	229 290	AKG 500T/65/14.7 SW Compact design	500	50	0.5°
Large-size Apertures	229 292	AKG 600/128/14.7 SW	600	100	0.40°
	229 293	AKG 1100/105/14.7 SW	1100	78	0.25°

3. Type AKR CCD :

Le principe, le fonctionnement et la disposition ressemblent à ceux de l’autocollimateur avec une vision à 90°. L’oculaire et le réticule de l’oculaire sont remplacés par un support pour une caméra CCD et l’image d’autocollimation est directement reproduite sur la puce CCD lorsque la caméra est montée. Sans réticule d’oculaire, le déplacement de l’image de retour est mesuré sur un moniteur vidéo ou en utilisant un ordinateur et un logiciel.

	Art. No.	Description	Focal Length (mm)	Clear Aperture (mm)	Meas. Range
Small-size Apertures	229 421	AKG 50/40/CCD	50	10	x: 4.50° y: 3.20°
	229 422	AKG 90/40/CDD	90	16	x: 2.50° y: 1.80°
	229 423	AKG 140/40/CDD	140	28	x: 1.60° y: 1.20°
	229 424	AKG 200/40/CDD	200	28	x: 1.10° y: 0.80°
	229 425	AKG 300/40/CDD	300	28	x: 0.75° y: 0.60°
	229 426	AKG 500/40/CDD	500	28	x: 0.45° y: 0.30°
ertures Mid-size Ap	229 427	AKG 300/65/CDD	300	50	x: 0.75° y: 0.60°
	229 428	AKG 500/65/CDD	500	50	x: 0.45° y: 0.30°
	229 429	AKG 500T/65/CCD Compact design Calculated for 2/3" CCD Camera	500	50	x: 0.45° y: 0.30°
Large-size Apertures	229 432	AKG 600/128/CC	600	100	x: 0.35° y: 0.25°
	229 433	AKG 1100/105/CCD	1100	78	x: 0.20° y: 0.15°

4. Type AKR MD :

L’autocollimateur à vision de 90° est également disponible avec un double micromètre mécanique (AKR MD).

Ce type AKR MD est utilisé lorsqu’une lunette de visée droite ne peut pas être utilisée d’un point de vue ergonomique. Il permet la mesure des angles d’inclinaison dans deux directions. Le mouvement latéral du réticule de l’oculaire dans les directions x et y dans le plan image peut être lu sur l’échelle des micromètres. La division de l’échelle est de 5 micromètres.

Remarque : Une version avec une jauge de mesure programmable (MDD) n’est pas disponible en raison de limites mécaniques.

	Art. No.	Description	Focal Length (mm)	Clear Aperture (mm)	Meas. Range	SD*
Small-size Apertures	229 271	AKG 50/40/14.7 MD	50	10	1.6°	10.0"
	229 272	AKG 90/40/14.7 MD	90	16	1.0°	5.5"
	229 273	AKG 140/40/14.7 MD	140	28	0.6°	3.5"
	229 274	AKG 200/40/14.7 MD	200	28	0.4°	2.5"
	229 275	AKG 300/40/14.7 MD	300	28	0.3°	2.0"
	229 276	AKG 500/40/14.7 MD	500	28	0.2°	1.0"
Mid-size Apertures	229 277	AKG 300/65/14.7 MD	300	50	0.3°	2.0"
	229 278	AKG 500/65/14.7 MD	500	50	0.2°	1.0"
	229 279	AKG 500T/65/14.7 MD Compact design	500	50	0.2°	1.0"

Autocollimateurs à visée à 60°:

La visée à 60° est utilisée en position horizontale où l’oculaire coudé est plus ergonomique. Outre la version standard, des versions avec double micromètre mécanique et micromètre numérique sont également disponibles. Les principales différences avec les versions à vision droite ou à 90° sont le miroir pliant avec 60° entre l’objectif et le cube d’angle. Cela limite les variantes à 60° dans leur longueur focale (f=300 & 500 mm) et le diamètre du tube (65 mm).

	Art. No.	Description	Focal Length (mm)	Clear Aperture (mm)	Meas. Range	SD*
60°-Viewing	229 027	AKW 300/65/14.7	300	50	1.0"	-
	229 228	AKW 500/65/14.7	500	50	0.5°	-
	229 229	AKW 500T/65/14.7 Compact design	500	50	0.5°	-
60°-Viewing with MD	229 169	AKW 300/65/14.7 MD	300	50	0.3°	2.0"
	229 170	AKW 500/65/14.7 MD	500	50	0.2°	1.0"
	229 171	AKW 500T/65/14.7 MD Compact design	500	50	0.2°	1.0"
60°-Viewing with MDD	229 107	AKW 300/65/14.7 MDD	300	50	0.50°	0.5"
	229 108	AKW 500/65/14.7 MDD	500	50	0.25°	0.2"
	229 109	AKW 500T/65/14.7 MD Compact design	500	50	0.25°	0.2"
